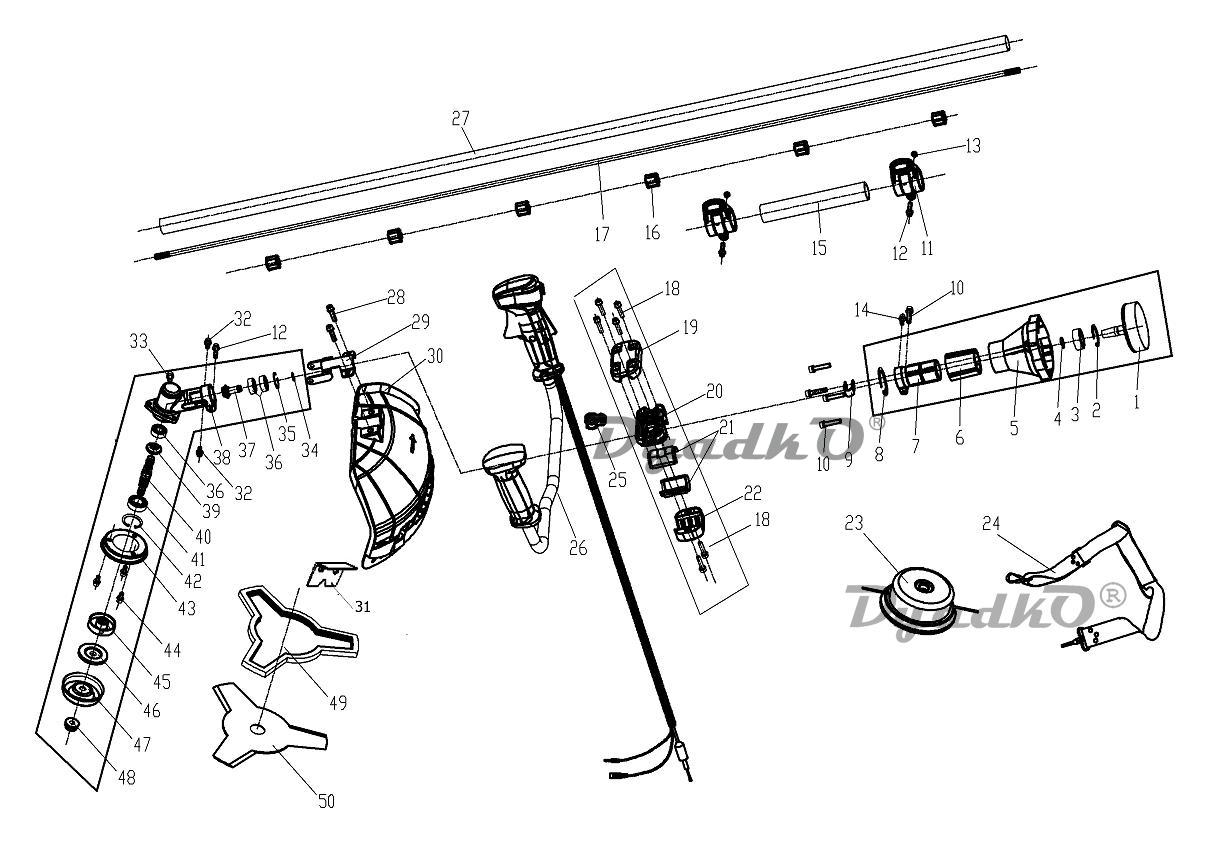

Схема PIT P 38-С Штанга

1 P38-C/Ш 1 Барабан сцепления
2 P38-C/Ш 2 Кольцо стопорное
3 P38-C/Ш 3 Подшипник
4 P38-C/Ш 4 Кольцо стопорное
5 P38-C/Ш 5 Корпус сцепления
6 P38-C/Ш 6 Амортизатор
7 P38-C/Ш 7 Втулка удерживающая
8 P38-C/Ш 8 Кольцо стопорное
9 P38-C/Ш 9 Скоба
10 P38-C/Ш10 Винт
11 P38-C/Ш11 Кронштеин
12 P38-C/Ш12 Болт
13 P38-C/Ш13 Гайка
14 P38-C/Ш14 Винт
15 P38-C/Ш15 Труба
16 P38-C/Ш16 Направляющая
17 P38-C/Ш17 Вал 9 зуб
18 P38-C/Ш18 Винт
19 P38-C/Ш19 Верхняя часть кронштейна ручки
20 P38-C/Ш20 Основания кронштейна
21 P38-C/Ш21 Втулка
22 P38-C/Ш22 Нижняя часть кронштейна штанги
23 P38-C/Ш23 Шпуля
24 P38-C/Ш24 Ремень плечевой
25 P38-C/Ш25 Скоба
26 P38-C/Ш26 Ручка газа в сборе + ручка
27 P38-C/Ш27 Труба 26мм
28 P38-C/Ш28 Винт
29 P38-C/Ш29 Кронштейн кожуха
30 P38-C/Ш30 Защитный кожух
31 P38-C/Ш31 Нож для лески
32 P38-C/Ш32 Винт
33 P38-C/Ш33 Винт
34 P38-C/Ш34 Кольцо стопорное
35 P38-C/Ш35 Кольцо стопорное
36 P38-C/Ш36 Подшипник
37 P38-C/Ш37 Вал-шестерня
38 P38-C/Ш38 Корпус редуктора
39 P38-C/Ш39 Шестерня
40 P38-C/Ш40 Вал
41 P38-C/Ш41 Подшипник
42 P38-C/Ш42 Кольцо стопорное
43 P38-C/Ш43 Защита
44 P38-C/Ш44 Винт
45 P38-C/Ш45 Шайба упорная
46 P38-C/Ш46 Шайба прижимная
47 P38-C/Ш47 Отбойник
48 P38-C/Ш48 Гайка
49 P38-C/Ш49 Кожух ножа
50 P38-C/Ш50 Нож трех лепесковый
