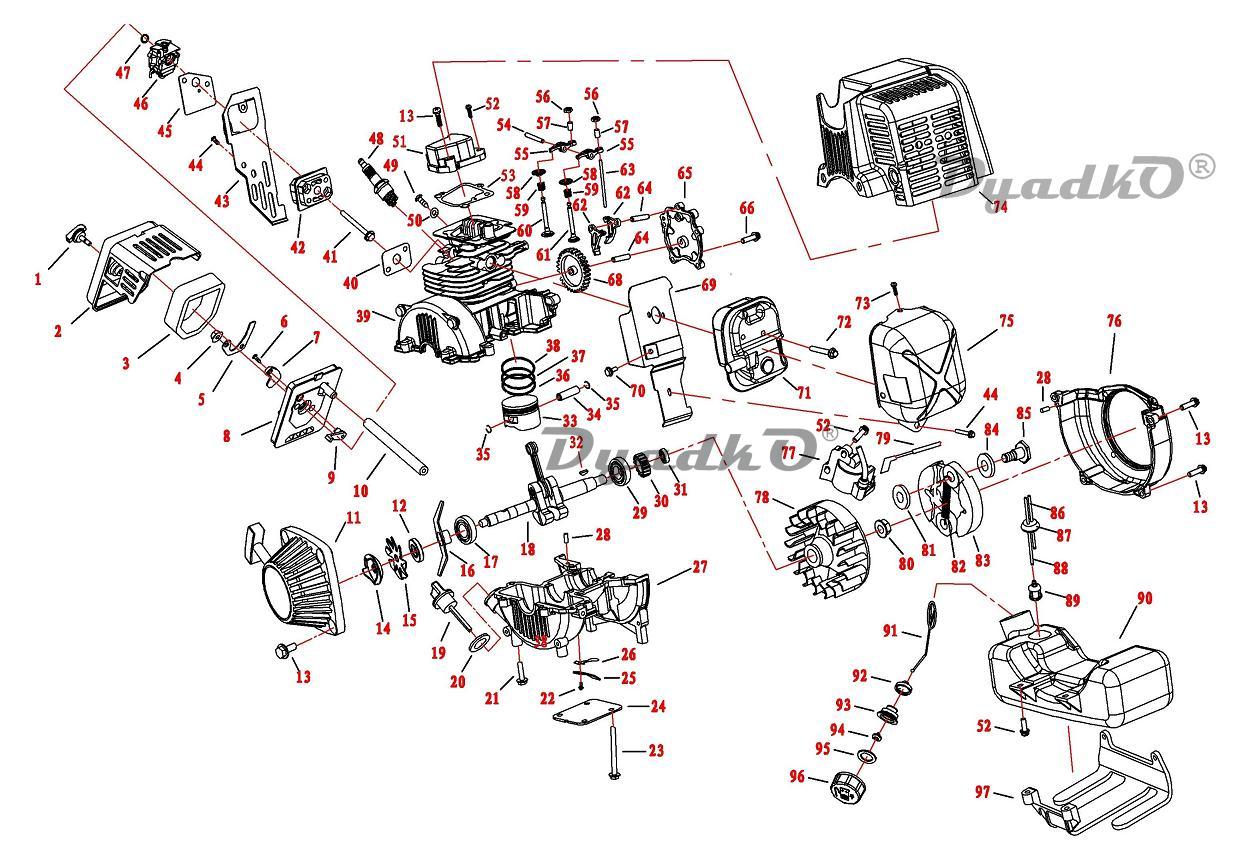

Схема PIT P 38-С Двигатель

1 P38-C/ Д 1 Винт барашек ; ;
2 P38-C/ Д 2 Крышка воздушного фильтра ; ;
3 P38-C/ Д 3 Элемент фильтрующий ; ;
4 P38-C/ Д 4 Гайка ; ;
5 P38-C/ Д 5 Скоба ; ;
6 P38-C/ Д 6 Винт ; ;
7 P38-C/ Д 7 Заслонка ; ;
8 P38-C/ Д 8 Основание воздушного фильтра ; ;
9 P38-C/ Д 9 Рычаг ; ;
10 P38-C/ Д10 Патрубок ; ;
11 P38-C/ Д11 Стартер ручной ; ;
12 P38-C/ Д12 Сальник 12х25х7 ; ;
13 P38-C/ Д13 Болт ; ;
14 P38-C/ Д14 Храповик ; ;
15 P38-C/ Д15 Крыльчатка ; ;
16 P38-C/ Д16 Разбрасыватель масла ; ;
17 P38-C/ Д17 Подшипник 6201 ; ;
18 P38-C/ Д18 Вал коленчатый ; ;
19 P38-C/ Д19 Щуп ; ;
20 P38-C/ Д20 Кольцо уплотнительное ; ;
21 P38-C/ Д21 Болт ; ;
22 P38-C/ Д22 Винт ; ;
23 P38-C/ Д23 Болт ; ;
24 P38-C/ Д24 Крышка ; ;
25 P38-C/ Д25 Уплотнитель ; ;
26 P38-C/ Д26 Манжета сапуна ; ;
27 P38-C/ Д27 Картер ; ;
28 P38-C/ Д28 Направляющая ; ;
29 P38-C/ Д29 Подшипник 6002 ; ;
30 P38-C/ Д30 Шестерня ; ;
31 P38-C/ Д31 Сальник 15х25х6 ; ;
32 P38-C/ Д32 Шпонка ; ;
33 P38-C/ Д33 Поршень Ø39мм ; ;
34 P38-C/ Д34 Палец поршня ; ;
35 P38-C/ Д35 Кольцо стопорное ; ;
36 P38-C/ Д36 Маслосъемное кольцо в сборе ; ;
37 P38-C/ Д37 Кольцо компрессионное ; ;
38 P38-C/ Д38 Кольцо компрессионное ; ;
39 P38-C/ Д39 Цилиндр ; ;
40 P38-C/ Д40 Прокладка адаптера ; ;
41 P38-C/ Д41 Болт ; ;
42 P38-C/ Д42 Адаптер ; ;
43 P38-C/ Д43 Экран защитный ; ;
44 P38-C/ Д44 Винт ; ;
45 P38-C/ Д45 Прокладка карбюратора ; ;
46 P38-C/ Д46 Карбюратор ; ;
47 P38-C/ Д47 Манжета ; ;
48 P38-C/ Д48 Свеча зажигания ; ;
49 P38-C/ Д49 Винт ; ;
50 P38-C/ Д50 Шайба ; ;
51 P38-C/ Д51 Крышка клапанов ; ;
52 P38-C/ Д52 Винт ; ;
53 P38-C/ Д53 Прокладка крышки клапанов ; ;
54 P38-C/ Д54 Ось коромысел ; ;
55 P38-C/ Д55 Коромысло ; ;
56 P38-C/ Д56 Гайка ; ;
57 P38-C/ Д57 Винт регулировочный ; ;
58 P38-C/ Д58 Тарелка клапана ; ;
59 P38-C/ Д59 Пружина ; ;
60 P38-C/ Д60 Клапан впускной ; ;
62 P38-C/ Д62 Кулачек распредвала ; ;
63 P38-C/ Д63 Толкатель ; ;
64 P38-C/ Д64 Ось кулачков ; ;
65 P38-C/ Д65 Крышка распредвала + прокладка под крышку ; ;
66 P38-C/ Д66 Болт ; ;
67 P38-C/ Д67 Ось шестерни ; ;
68 P38-C/ Д68 Шестерня ; ;
69 P38-C/ Д69 Защитный экран ; ;
70 P38-C/ Д70 Болт ; ;
71 P38-C/ Д71 Глушитель ; ;
72 P38-C/ Д72 Болт ; ;
73 P38-C/ Д73 Винт ; ;
74 P38-C/ Д74 Кожух двигателя ; ;
75 P38-C/ Д75 Защита глушителя ; ;
77 P38-C/ Д77 Катушка зажигания ; ;
78 P38-C/ Д78 Маховик ; ;
79 P38-C/ Д79 Провод ; ;
80 P38-C/ Д80 Гайка ; ;
81 P38-C/ Д81 Шайба ; ;
82 P38-C/ Д82 Пружина ; ;
83 P38-C/ Д83 Колодки сцепления ; ;
84 P38-C/ Д84 Шайба пружинная ; ;
85 P38-C/ Д85 Болт ; ;
86 P38-C/ Д86 Патрубок слива ; ;
87 P38-C/ Д87 Уплотнитель ; ;
88 P38-C/ Д88 Патрубок подачи ; ;
89 P38-C/ Д89 Фильтр топливный ; ;
90 P38-C/ Д90 Бензобак ; ;
91 P38-C/ Д91 Удержатель пробки ; ;
92 P38-C/ Д92 Колпачок ; ;
93 P38-C/ Д93 Крышка клапана ; ;
94 P38-C/ Д94 Клапан ; ;
95 P38-C/ Д95 Уплотнитель ; ;
96 P38-C/ Д96 Крышка бензобака ; ;
97 P38-C/ Д97 Защита бензобака
