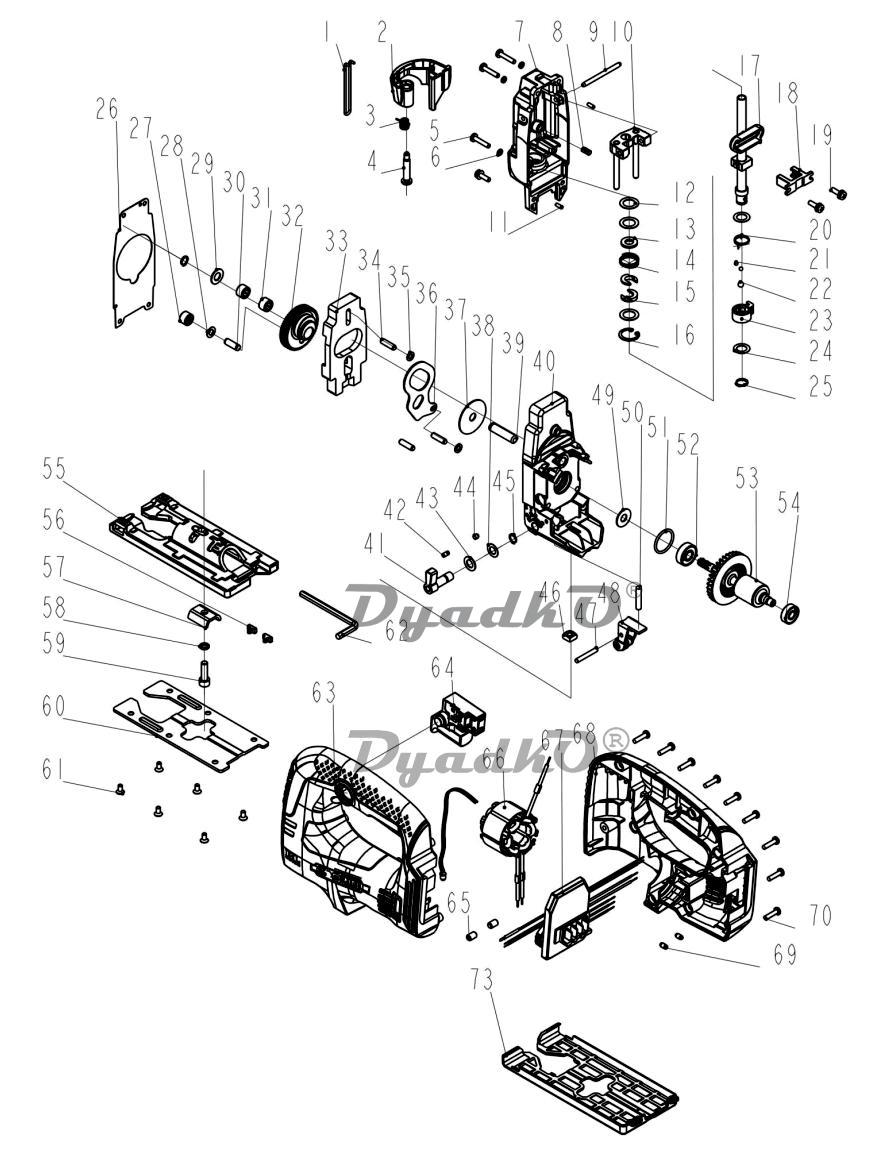

Схема CROWN CT25003HX

1 Скоба; ;
2 Защитная крышка; ;
3 Пружина кручения; ;
4 Винт\M5xφ6x25; ;
5 винт\M4x20; ;
6 стопорная шайба\φ4; ;
7 Крышка коробки передач; ;
8 пружина; ;
9 штифт\φ4x52; ;
10 Держатель штока в сборе.; ;
11 штифт\φ3x8; ;
12 Шайбы\φ12xφ18.5х0.5; ;
13 Манжета; ;
14 пружина; ;
15 Уплотнение; ;
16 Стопорное кольцо для отверстия\φ19; ;
17 Шток; ;
18 Направляющая пластина; ;
19 винт\M4x14; ;
20 пружина; ;
21 Стальной шарик\φ3. 5; ;
22 Стальной шарик\φ5. 3; ;
23 Приводная втулка; ;
24 Шайбы\φ10xφ16x0.4; ;
25 Стопорное кольцо для вала\φ10; ;
26 прокладка; ;
27 Игольчатый подшипник\HK061208; ;
28 Шайбы\φ6xφ11x0.5; ;
29 Шайбы\φ8.4xφ16x1; ;
30 штифт\φ6x17; ;
31 Игольчатый подшипник\HK081208; ;
32 шестерня; ;
33 Балансир; ;
34 штифт; ;
35 Шайба\φ5xφ9x1; ;
36 Вилочный рычаг; ;
37 Шайба\φ8.2xφ36.5х1; ;
38 Шайба\φ8Xφ14X0.5; ;
39 Вал-шестерни; ;
40 Коробка передач; ;
41 Орбитальная ручка; ;
42 пружина; ;
43 пружинная шайба; ;
44 Резиновый колпачок; ;
45 Стопорное кольцо для вала\φ8; ;
46 Квадратная гайка\M6; ;
47 ось; ;
48 Роликовая опора в сборе.; ;
49 Войлочное кольцо; ;
50 штифт; ;
51 кольцо\φ25.5xφ21.5xφ2; ;
52 Шарикоподшипник\608.2 RS; ;
53 Ротор; ;
54 Шарикоподшипник\607.2 RS; ;
55 Основа; ;
56 фиксатор основания; ;
57 фиксирующая пластина; ;
58 стопорная шайба\φ6; ;
59 Винт\M6x20; ;
60 пластина основания; ;
61 Винт с потайной головкой\M4x6; ;
62 Ключ\С5; ;
63 корпус левая часть; Pos.63,68 supplied as a set;
64 выключатель; ;
65 Резиновый штифт; ;
66 Статор; ;
67 Печатная плата в сборе.; ;
68 корпус правая часть; Pos.63,68 supplied as a set;
69 Резиновый штифт; ;
70 саморез; ;
73 подошва; ;
