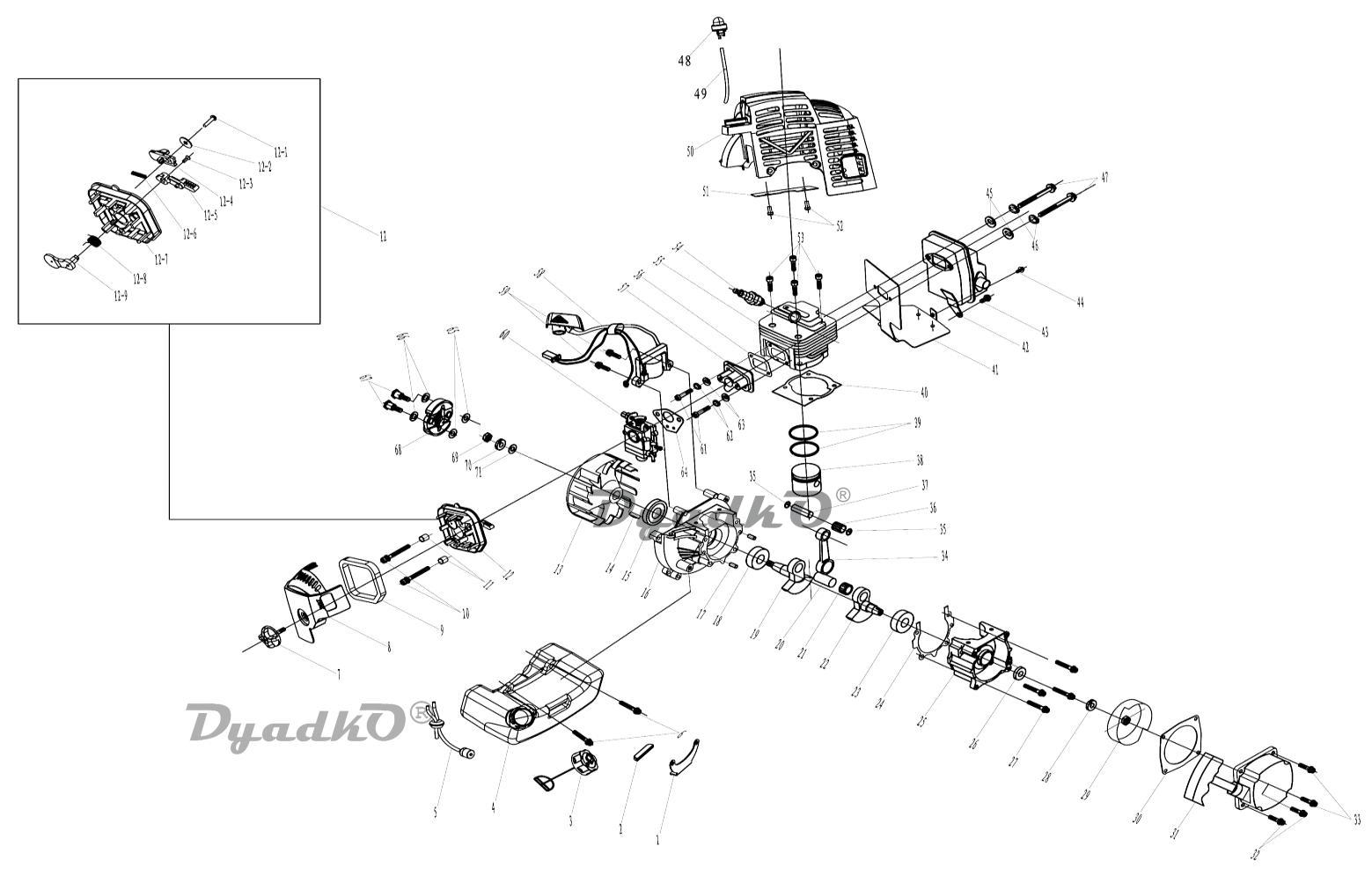

Схема КАЛИБР БК-1600М (VL) Двигатель

1 Скоба крепления топливного бака
2 Прокладка амортизирующая
3 Крышка топливного бака в сборе
4 Бак топливный
5 Топливопроводы в сборе
6 Винт M5×20
7 Винт крышки воздушного фильтра
8 Крышка фильтра воздушного
9 Элемент воздушного фильтра
10 Болт M5×50
11 Втулка 7×5
12 Основание фильтра воздушного в сборе
12-1 Винт ST3×8
12-2 Шайба Ø5×Ø16×1
12-3 Винт ST3.5×12
12-4 Фиксатор рычага воздушной заслонки
12-5 Рычаг воздушной заслонки
12-6 Пружина фиксатора
12-7 Основание фильтра воздушного
12-8 Пружина заслонки Ø12×5
12-9 Заслонка воздушная
13 Магнето-ротор
14 Шпонка сегментная 3×13 (3×5×13)
15 Сальник 15×30×7
16 Половина картера левая (большая)
17 Палец установочный Ø5×10
18 Подшипник 6202/P4/P5/Р63 (35×15)
19-22,34 Механизм кривошипо-шатунный (Ø отв. 14)
19 Коленвал левая часть
19-22,34 Механизм кривошипо-шатунный (Ø отв. 13)
20 Шейка коленчатого вала
21 Подшипник игольчатый
22 Коленвал правая часть
23 Подшипник 6202/P4/P5/Р63 (35×15)
24 Прокладка картера
25 Половина картера правая (малая)
26 Сальник 12×22×7 коленчатого вала
27 Болт M5×35
28 Шайба Ø8
29 Шкив стартера
30 Прокладка стартера
31 Стартер ручной в сборе
32 Винт М5×20
33 Винт М5×25
34 Шатун
35 Кольцо стопорное пальца поршня Ø10
36 Подшипник игольчатый 10×13×13 пальца поршня
36 Подшипник игольчатый 10×14×13 пальца поршня
37 Палец поршневой L=36; Ø=10
38 Поршень Ø44
39 Кольцо поршневое (комплект 2 шт.)
40 Прокладка цилиндра
41 Прокладка глушителя
42 Глушитель
43 Винт M5×16
44 Винт M4×8
45 Шайба 6
46 Шайба пружинная 6
47 Болт М6×55
48 Кнопка подсоса топлива (праймер)
49 Топливопровод праймера Ø5×Ø2.5×17
50 Кожух двигателя защитный
51 Дефлектор
52 Винт ST4.8×10
53 Болт M5×20
54 Свеча зажигания (2-х тактн.двигатели)
55 Цилиндр Ø44
56 Прокладка впускного коллектора
57 Коллектор впускной
58 Катушка зажигания
59 Винт M5×20
60 Карбюратор со штуцером подсоса
61 Винт М5×30
62 Шайба пружинная 5
63 Шайба 5
64 Прокладка карбюратора
65 Шайба специальная Ø8×Ø16×1.5
66 Шайба эластичная Ø10×1.5
67 Болт колодок сцепления
68 Колодки сцепления (2 колодки и пружина)
69 Гайка М8
70 Шайба пружинная 8
71 Шайба Ø8×Ø6×1.6
