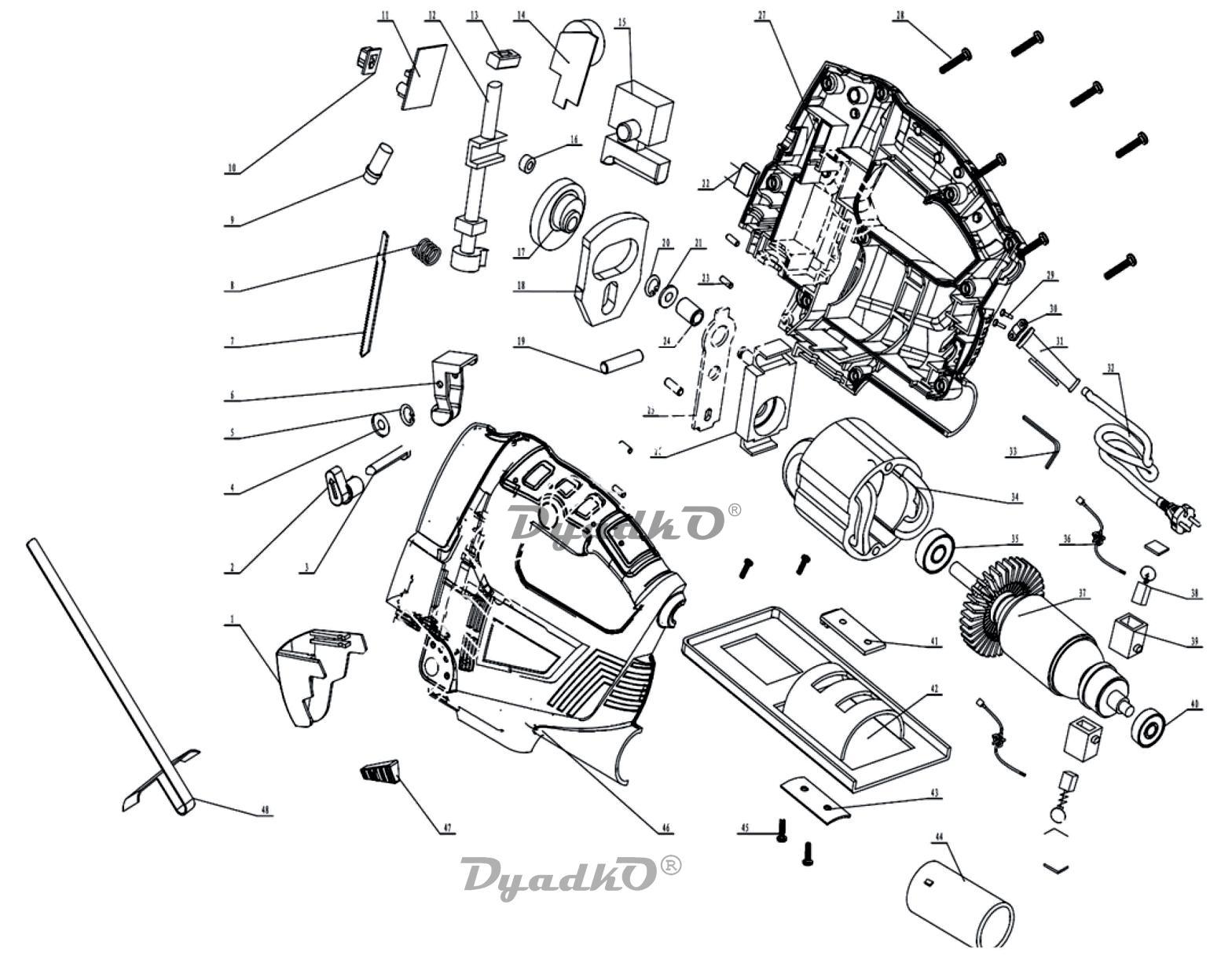

Схема КАЛИБР ЛЭМ-610Е, ЛЭМ-610Е ПРОМО ЛЭМ-610Е (Ronghe)

1 Щиток защитный (пластмассовый)
2+3 Ручка регулировки маятника с осью
4 Шайба
5 Кольцо стопорное
6 Ролик поддерживающий в сборе
7 Пилка
8 Пружина
9 Лазер
10 Кнопка лазера
11 Плата лазера
12 Шток в сборе
13 Шарик - втулка стальная с пружиной в сборе
14 Регулятор оборотов
15 Выключатель
16 Ролик направляющий
17 Шестерня (Z=41; Ø40*9; на вал; мет)
18 Блок балансировки
19 Ось ролика поддерживающего
20 Кольцо стопорное
21 Шайба
22 Конденсатор фильтра р/помех
23 Палец 3*7
24 Подшипник игольчатый
25 Планка регулировки наклона пилка
26 Гнездо подшипника
27+46 Корпус в сборе
28 Винт
29 Винт
30 Прижим кабеля
31 Бандаж кабеля резиновый
32 Кабель питания
33 Ключ шестигранный
34 Статор
35 Подшипник
36 Индуктивность фильтра радиопомех
37 Якорь L=146,5 мм, 4z, пакет=35мм
38 Щётка
39 Щёткодержатель
40 Подшипник
41 Планка фиксирующая
42 Рамка-основание
43 Сухарь
44 Патрубок пылеотвода
45 Винт
46 Корпус левая часть
47 Кнопка забора воздуха
48 Упор параллельный
