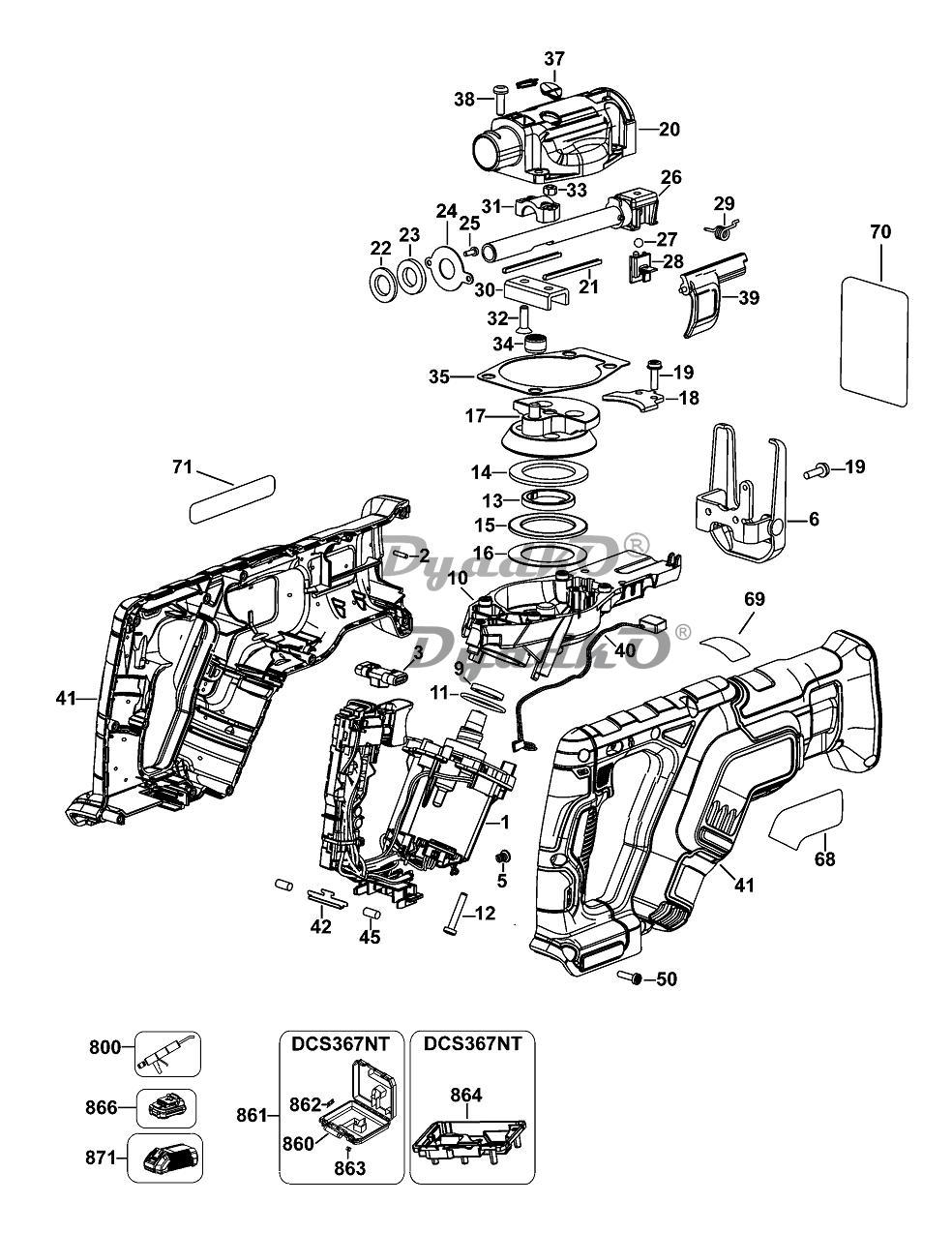

Схема DEWALT DCS367 DCS367 (Type 1)

1 ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ; DCS367 EURO;
2 ЦИЛИНДРИЧЕСКИЙ ШТИФТ; ;
3 КНОПКА РАЗБЛОКИРОВКИ; ;
5 ПРУЖИНА; ;
6 БАШМАК В СБОРЕ; ;
9 ВОЙЛОЧНОЕ УПЛОТНЕНИЕ; ;
10 КОРПУС РЕДУКТОРА В СБОРЕ; ;
11 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ;
12 ВИНТ; ;
13 ПРОСТАВКА; ;
14 УПОРНАЯ ШАЙБА; ;
15 THRUST BEARING; ;
16 УПОРНАЯ ШАЙБА; ;
17 ШЕСТЕРНЯ В СБОРЕ; ;
18 УПОРНАЯ ПЛАСТИНА; ;
19 ВИНТ; ;
20 КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ; ;
21 ПОЛОСА; ;
22 УПЛОТНЕНИЕ; ;
23 ВОЙЛОЧНОЕ УПЛОТНЕНИЕ; ;
24 ПЛОСКАЯ КРЫШКА; ;
25 ВИНТ; ;
26 ВАЛ В СБОРЕ; ;
27 ШАРИК; ;
28 ПОЛЗУН; ;
29 ПРУЖИНА; ;
30 ХОМУТ; ;
31 СЕДЛО; ;
32 ВИНТ; ;
33 КОНТРГАЙКА; ;
34 ПОДШИПНИК; ;
35 ПРОКЛАДКА; ;
37 КРЫШКА; ;
38 ВИНТ; ;
39 РЫЧАГ В СБОРЕ; ;
40 СВЕТОДИОД; ;
41 КОРПУС В КОМПЛЕКТЕ; PKGD. N454055;
42 ПЛАСТИНА; ;
45 АМОРТИЗАТОР; ;
50 ВИНТ; ;
68 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; DCS367 EURO;
69 ЭТИКЕТКА; BRUSHLESS MOTOR;
70 ЭТИКЕТКА; 4 POSITION;
71 ЯРЛЫК ПРОИЗВОДИТЕЛЯ; 18V XR Li-Ion;
800 КОНСИСТЕНТНАЯ СМАЗКА; NYE RHEOLUBE 380, 500 GRAM JAR;
860 РУКОЯТКА; DCS367NT;
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА; DCS367NT;
862 ФИКСАТОР; ;
863 ФИКСАТОР; DCS367NT;
864 ВСТАВКА; ;
866 АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч DCB182-XE; DCS367M2;
866 АККУМ. БАТАРЕЯ, 18В-5,0А*ч-90Вт*ч; DCS367P2;
871 ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ; DCS565P2-QW;
