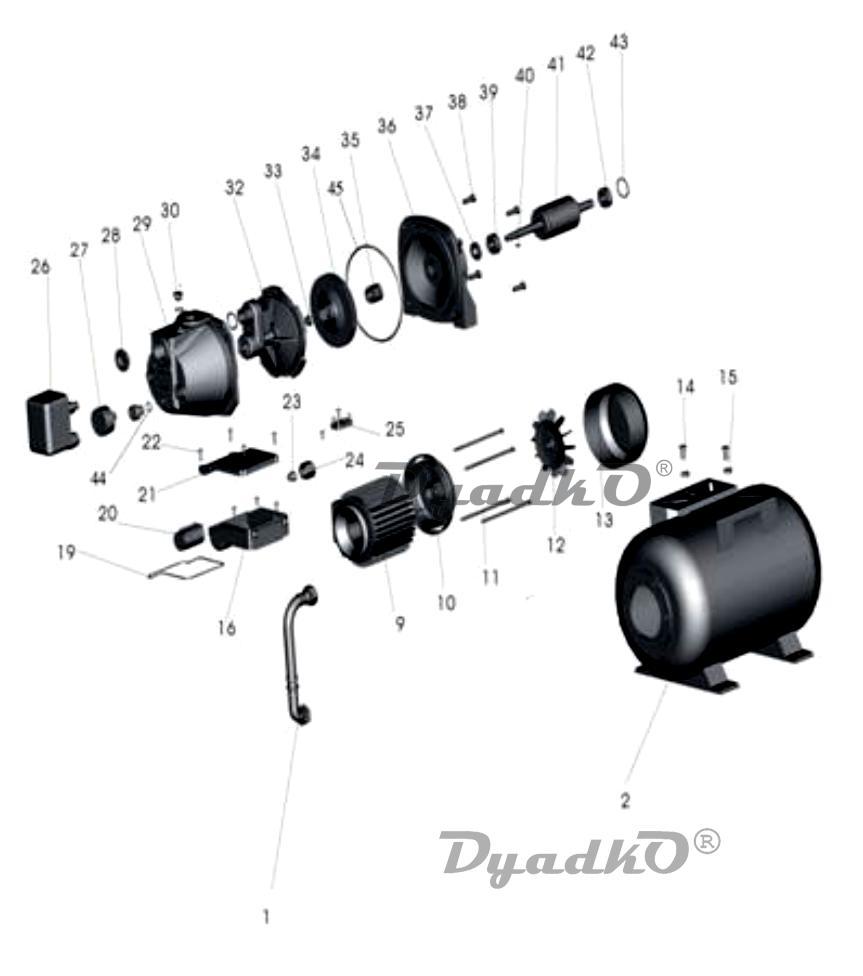

Схема ДЖИЛЕКС Джамбо 50/28 Ч-14 (4016) Джамбо 50/28 Ч-14

1 Шланг в металлооплетке 3/4"П с угол. 3/4"М, L=255 мм, нерж. (Ø18)
2 Гидроаккумулятор ГП 14
9 Корпус дв. с обмоткой Джамбо 50/28 (L=104 мм)
10 Щит подшипниковый задний Джамбо 50/28 (L= 18 мм)
11 Болт М5х125, оцинкованный
12 Вентилятор Джамбо 50/28 (60/35)
13 Крышка вентилятора АИЕ63 2БУ3 К90 (50/28)
14 Винт М8х25 оцинкованный, с внутренним шестигранником DIN 912 кл.пр.8,8
15 Гайка M8, оцинкованная
16 Коробка конденсаторная Джамбо 50/28
19 Уплотнение конденсаторной коробки 134х111 мм
20 Конденсатор 10 мкФ 450В
21 Крышка конденсаторной коробки 134х111 мм
22 Винт М4х8 оцинкованный DIN7985
23 Уплотнение гермоввода 17х8-8
24 Накидная гайка М18х1,5 пластм.
25 Клеммная колодка 3-х контактная
26 Реле давления РДМ-5
27 Манометр МDА 50/6 – 1/4», аксиальный
28 Заглушка 1" транспортная
29 Корпус Джамбо 50/28 чугунный
30 Заглушка G 1/4" П, нержавеющая
32 Диффузор + Вентури Джамбо 50/28 (60/35)
33 Гайка М8 с фланцем, самостопорящаяся, нержавеющая
34 Колесо рабочее Джамбо 50/28 (60/35)
35 Уплотнение торцевое Ø12-Ø26-20,5 (7)
36 Кронштейн Джамбо 50/28 (H=53 мм)
37 Кольцо защитное резиновое Джамбо 50/28 (60/35) 12х22х7 мм
38 Болт 6х35 оцин. DIN933
39 Подшипник 6201ZZ
40 Шпонка А4х4х8
41 Ротор Джамбо 50/28 (60/35)
42 Подшипник 6201ZZ
43 Шайба Ф24 нажимная
44 Кольцо 009-012-19 ГОСТ 9833-73
45 Кольцо 135-140-36 ГОСТ 9833-73
_ Электрокабель КГБ 3x2,5-1,5 с вилкой
