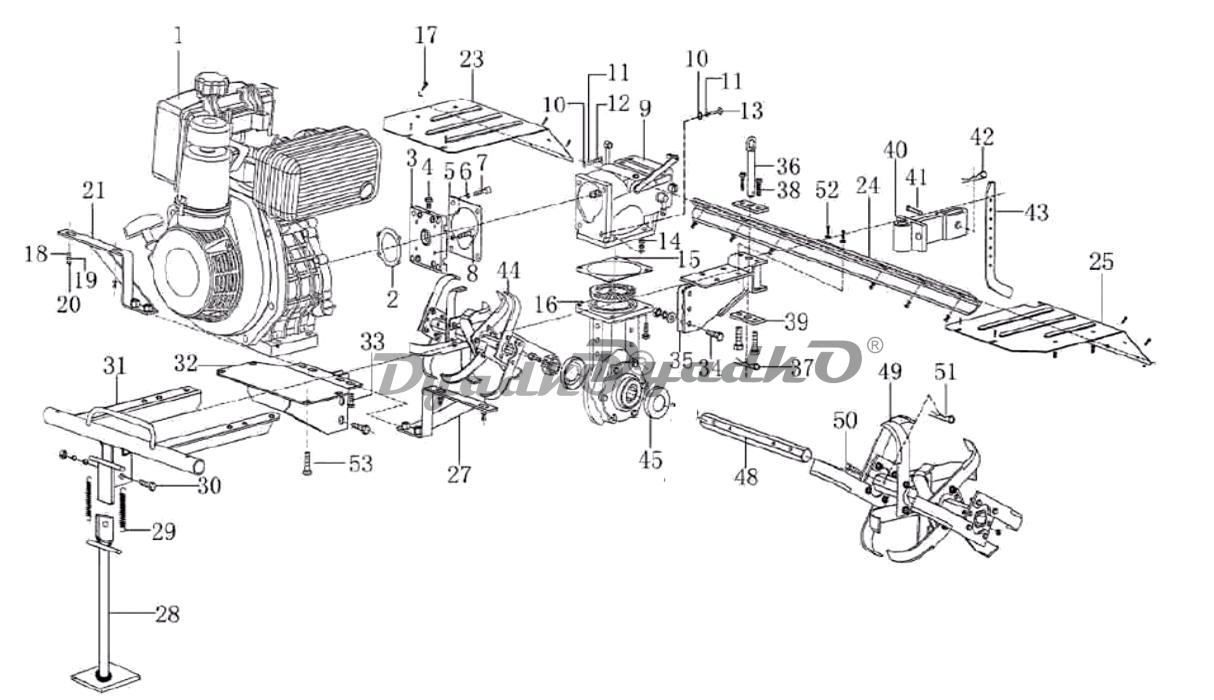

Схема PATRIOT Vegas 7 (EAN8-20068073) Навесные элементы

Е1 T0906100; Двигатель в сборе; ;
E2 T0906001; "Прокладка крышки КПП (круглая)"; ;
E3 T0906002; Крышка корпуса КПП; ;
E4 T0906003; Болт М12х1,25х25; ;
E5 T0906004; Прокладка крышки КПП; ;
E6 GB/T 93 8; Гровер 8; ;
E7 GB/T 70 M8 30; Винт М8х30; ;
E8 GB/T 70 M8 25; Винт М8х25; ;
E9 T0902000; Коробка передач в сборе; ;
E10 GB/T 95 10; Шайба 10; ;
E11 GB/T 93 10; Гровер 10; ;
E12 GB/T 5783 M10 40; Болт М10х40; ;
E13 GB/T 5783 M10 35; Болт М10х35; ;
E14 GB/T 6170 M10; Гайка М10; ;
E15 T0906005; "Прокладка между редуктором и КПП (опция)"; ;
E16 T0903000; Редуктор в сборе; ;
E17 "GB/T 16674.1 M6 16"; Болт М6х16; ;
E18 GB/T 95 6; Шайба 6; ;
E19 GB/T 93 6; Гровер 6; ;
E20 GB/T 6170 M6; Гайка М6; ;
E21 T0906006; Кронштейн крыльев правый; ;
E23 T0906008; Крыло защитное правое; ;
E24 T0906009; "Кронштейн крепления крыльев задний"; ;
E25 T0906010; Крыло защитное левое; ;
E27 T0906012; Кронштейн крыльев левый; ;
E28 T0906013; Подножка откидная; ;
E29 T0906014; Пружина откидной подножки; ;
E30 GB/T 5783 M10 30; Болт М8х30; ;
E31 T0906200; Бампер передний с рукояткой; ;
E32 T0906015; Опорная рама двигателя; ;
E33 GB/T 5783 M8 12; Болт М8х12; ;
E34 GB/T 5783 M10 50; Болт М10х50; ;
E35 T0906016; Узел сцепки; ;
E36 T0906017; Палец сцепки; ;
E37 T0906018; Шплинт 3,5; ;
E38 GB/T 5783 M10 30; Болт М10х30; ;
E39 T0906019; Пластина узла сцепки; ;
E40 T0906020; Кронштейн заглубителя; ;
E41 GB/T 882 8 42; Штифт 8х42; ;
E42 T0906021; Шплинт 2; ;
E43 T0906022; Заглубитель; ;
E44 T0906300; "Фрезы в сборе на правую сторону-комплект"; ;
E45 T0906023; "Пыльник корпуса редуктора(выходного вала)"; ;
E48 T0906025; Выходной вал редуктора; ;
E49 T0906400; "Фрезы в сборе на левую сторону комплект"; ;
E50 GB/T 882 8 50; Штифт 8х50; ;
E51 T0906026; Шплинт 2; ;
E52 GB/T 5783 M10 25; Болт М10х25; ;
E53 GB/T 5783 M10 45; Болт М10х45; ;
