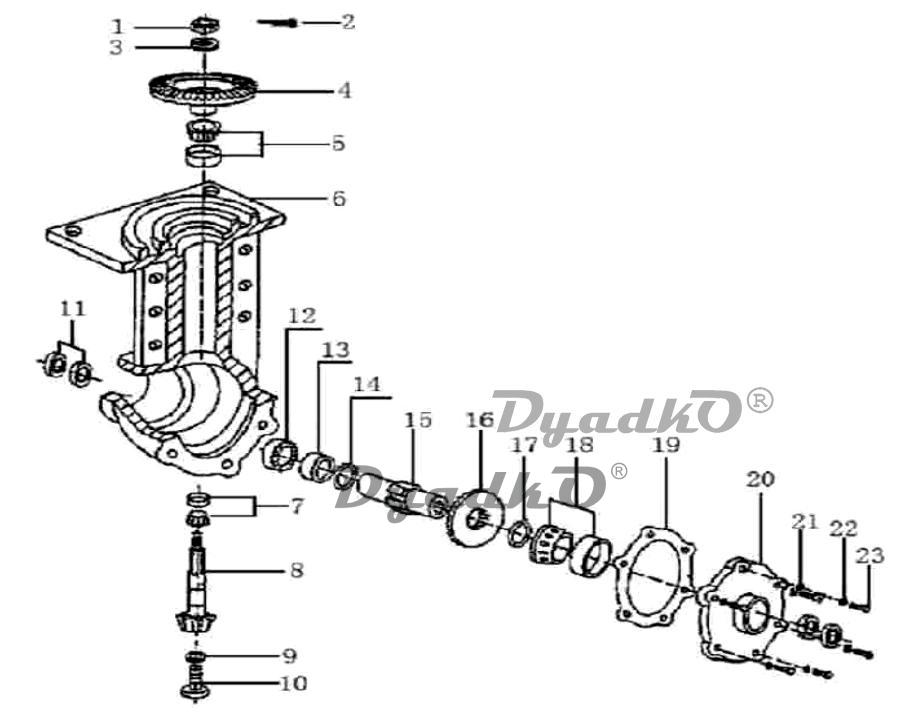

Схема PATRIOT Vegas 7 (EAN8-20068073) Редуктор

С1 GB/T 6178 M12; Гайка разрезная М12; ;
С2 GB/T 91 2.5 22; Шплинт 2,5х22; ;
С3 GB/T 93 12; Гровер 12; ;
С4 T0903001; "Шестерня редуктора коническая ведомая (к КПП)"; ;
С5 GB/T 297 30206; Подшипник конический 30305; ;
С6 T0903002; Корпус редуктора; ;
С7 GB/T 297 30204; Подшипник конический 30204; ;
С8 T0903003; "Вал редуктора с конической шестерней"; ;
С9 "GB/T 3452.1 10 2.65"; Уплотнительное кольцо 10х2,65; ;
С10 T0903004; Сливной болт М12х1,25х10; ;
С11 T0903005; Сальник В45х62х8; ;
С12 GB/T 276 6009; Подшипник 6305; ;
С13 T0903006; "Втулка/проставка выходного вала редуктора"; ;
С14 T0903007; "Уплотнительное кольцо 60х45,5х0,1 (опционально)"; ;
С15 T0903008; Вал редуктора выходной; ;
С16 T0903009; "Шестерня выходного вала редуктора коническая"; ;
С17 T0903010; "Шайба регулировочная 60х45,5х0,5 (опционально)"; ;
С18 GB/T 297 32009; Подшипник конический 30305; ;
С19 T0903011; "Прокладка крышки выходного вала редуктора (опционально)"; ;
С20 T0903012; "Крышка редуктора боковая/выходного вала"; ;
С21 GB/T 95 8; Шайба 8; ;
С22 GB/T 93 8; Гровер 8; ;
С23 GB/T 5783 M8 30; Болт М8х30; ;
