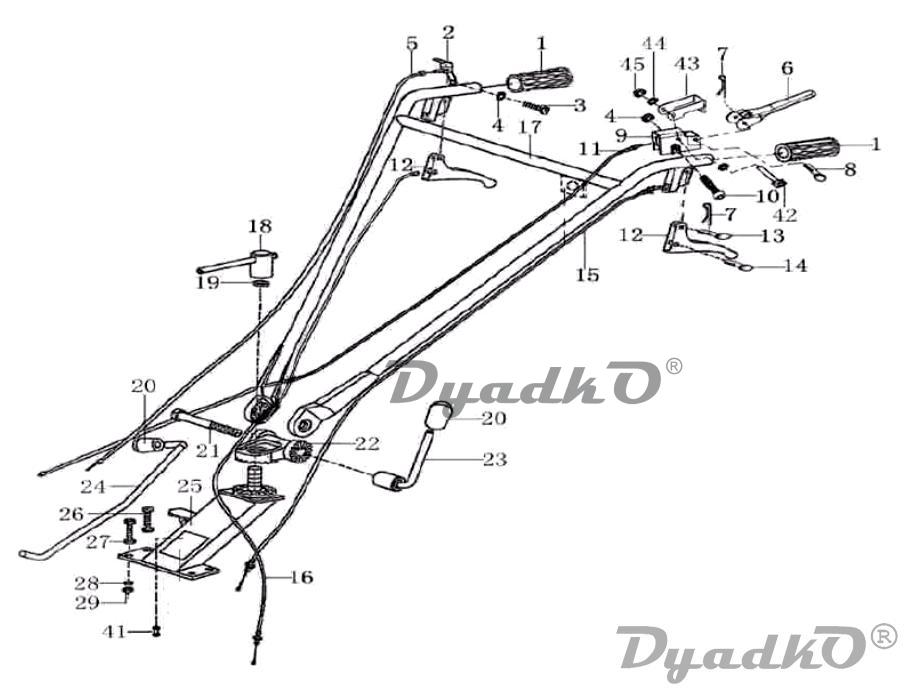

Схема PATRIOT Vegas 7 (EAN8-20068073) Ручки

А1 T0901001; "Рукоятка/накладка руля управления"; ;
А2 T0901100; Рукоятка газа; ;
А3 GB/T 818 M6 20; Болт М6х20; ;
А4 GB/T 6170 M 6; Гайка М6; ;
А5 T0901002; Трос газа; ;
А6 T0901003; Рукоятка остановки двигателя; ;
А7 T0901004; Шплинт 2; ;
А8 GB/T 882 6 40; Штифт 6х40; ;
А9 T0901005; Корпус выключателя двигателя; ;
А10 GB/T 70.1 M6 40; Болт М6х40; ;
А11 T0901006; Кабель выключателя двигателя; ;
А6,А9,А 11 T0901003/T090100 5/T0901006; Выключатель остановки двигателя с рукояткой и кабелем в сборе; ;
А12 T0901007; Рукоятка сцепления/заднего хода; ;
А13 T0901008; Штифт 7х24; ;
А14 T0901009; Штифт 10х24; ;
А15 T0901010; Трос сцепления; ;
А16 T0901011; Трос заднего хода; ;
А17 T0901200; Рама руля управления; ;
А18 T0901300; "Зажимная рукоятка крепления руля"; ;
А19 GB/T 93 20; Гровер 20; ;
А20 T0901012; "Накладка зажимной рукоятки положения руля"; ;
А21 GB/T 5783 M16 150; Болт М16х150; ;
А22 T0901013; "Пластина зубчатая крепления руля"; ;
А23 T0901014; "Зажимная рукоятка положения руля"; ;
А20,А21, А23 "T0901012/ GB/T 5783 M16 150/ T0901014"; Зажимная рукоятка положения руля c накладкой; ;
А24 T0901015; Рычаг переключения передач; ;
А25 T0901016; Опорная балка руля управления; ;
А26 GB/T 5783 M10 40; Болт М10х35; ;
А27 GB/T 95 10; Шайба 10; ;
А28 GB/T 93 10; Гровер 10; ;
А29 GB/T 6170 M10; Гайка М10; ;
А20,А24 "T0901012/T0901015"; Рычаг переключения передач с рукояткой/накладкой; ;
