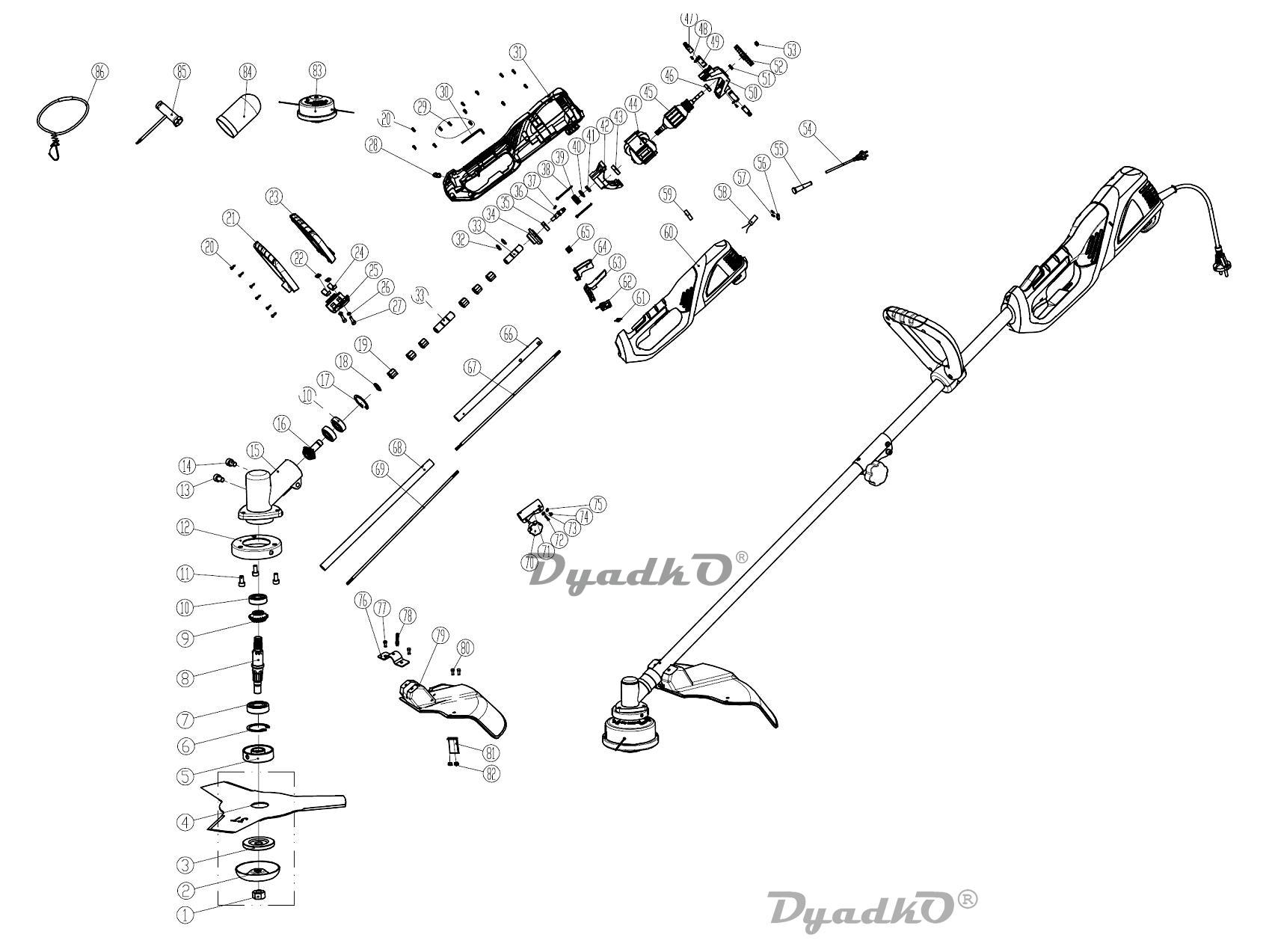

Схема DENZEL TE-1200 (96611)

1 Гайка М10 левая резьба самоконтрящаяся
2 Крышка защитная
3 Шайба ножа
4 Нож трёхзубчатый
5 Шайба фланцевая
6 Кольцо пружинное 32
7 Подшипник 6002 2RS
8 Вал передаточный
9 Шестерня ведомая
10 Подшипник 6000RS
11 Болт с внутренним шестигранником M5x15
12 Крышка предохранительная
13 Болт с внутренним шестигранником M6x10
14 Болт с внутренним шестигранником M5x12
15 Корпус редуктора
16 Шестерня ведущая (7 зуб)
17 Кольцо пружинное 24
18 Кольцо пружинное 10
19 Подшипник 22.5
20 Саморез 4х15
21 Рукоятка правая часть
22 Гайка м5
23 Рукоятка левая часть
24 Прокладка
25 Скоба ручки
26 Шайба м5
27 Болт с внутренним шестигранником M5x18
28 Скоба ремня
29 Саморез 3х16
30 Ключ гаечный
32 Скоба стопорная
33 Соединитель валов 7 зуб.
34 Крышка редуктора
35 Подшипник 6000 2RS
36 Вал
37 Шпонка
38 Саморез 5х55
39 Шестерня редуктора
40 Кольцо пружинное 9
41 Подшипник 697
42 Крышка двигателя передняя
43 Подшипник 6001 2RS
44 Статор
45 Ротор
46 Подшипник 608 2RS
47 Щётка угольная
48 Саморез 3х10
49 Держатель щётки
50 Крышка двигателя задняя
51 Кольцо упорное
52 Крыльчатка
53 Гайка м8
54 Кабель сетевой 2х1,0
55 Уплотнение кабеля
56 Прижим кабеля
57 Саморез 4х14
58 Выключатель тепловой 130 град.
59 Конденсатор 0.33uf
61 Пружина блокиратора
62 Микропереключатель 10A
63 Блокиратор выключателя
64 Рычаг выключателя
65 Пружина рычага
66 Штанга верхняя
67 Вал верхний
68 Штанга нижняя
69 Вал нижний
70 Винт-барашек М6 пластиковый
71 Скоба соединительная
72 Болт с внутренним шестигранником M6x20
73 Шайба м6 пружинная
74 Саморез 5х8
75 Шайба м5
76 Скоба
77 Винт
78 Винт
79 Кожух защитный
80 Винт
81 Нож обрезающий
82 Гайка
83 Катушка
84 Оболочка защитная
85 Ключ гаечный
86 Ремень
89 Корпус в сборе
90 Муфта соединительная штанги
91 Редуктор в сборе (под штангу D=26, 7- шлицов)
92 Вал редуктора в сборе с шестерней
б/н Реле плавного пуска
б/н Двигатель в сборе
