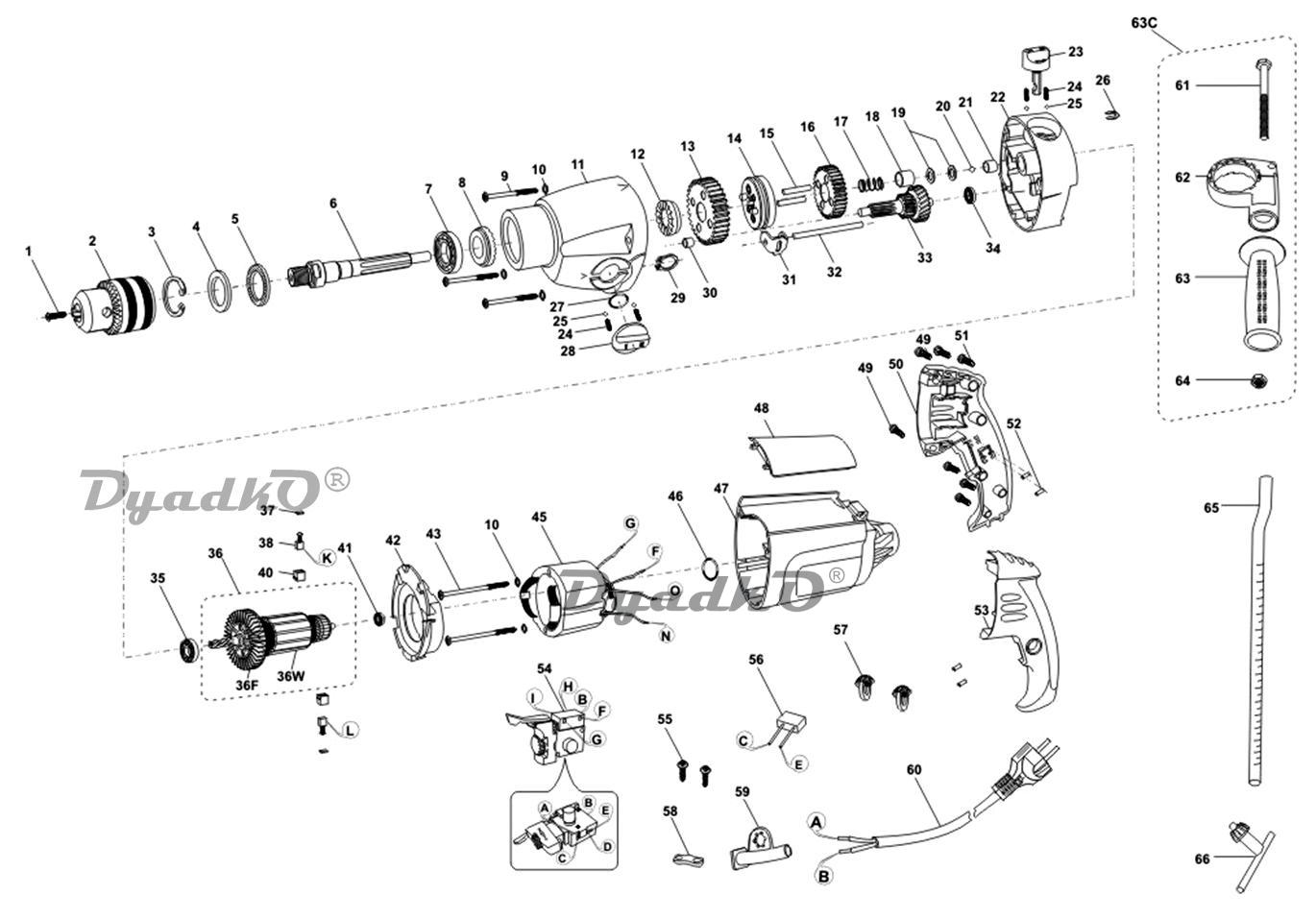

Схема URAGAN PBMS-1200-2-E

1 Винт М5х25 PH2 (левый)
2 Патрон с ключом, для дрели, 1/2, 1,5-13мм
3 Кольцо стопорное сжимное D34
4 Шайба
5 Пыльник
6 Шпиндель
7 Подшипник шариковый 6002-2RS (32х15х9)
8 Панель ударная
9 Саморез 4х53 T20
10 Шайба D4
11 Корпус редуктора
12 Панель ударная
13 Шестерня первой скорости
14 Муфта сцепления
15 Штифт L20 D4
16 Шестерня второй скорости
17 Пружина
18 Втулка D16 D12 h11
19 Шайба D8
20 Шарик стальной D5,5
21 Подшипник игольчатый НК0810 (12x8x10)
22 Промщит
23 Переключатель удар-сверление
24 Пружина D3 h8
25 Шарик стальной D4
26 Кольцо стопорное D5
27 Кольцо резиновое
28 Переключатель скорости
29 Кольцо разжимное D14
30 Подшипник игольчатый НК071410 (14x7x8)
31 Вилка
32 Штифт L60 D5
33 Шестерня промежуточная
34 Подшипник шариковый 607-2RS (19х7х6)
35 Подшипник шариковый 609-2RS (24х9х7)
36 Ротор (z=4)
36F Крыльчатка
36W Ротор без крыльчатки
37 Крышка щеткодержателя
38 Щетка
40 Щеткодержатель в сборе
41 Подшипник шариковый 627-2RS (22х7х7)
42 Защита статора
43 Саморез 4х72 PH2
45 Статор
46 Кольцо уплотнительное D17 h2,5
47 Корпус статора
48 Блок электроники
49 Саморез 4х28 T20
50 Ручка правая часть
51 Саморез 4х18 T20
52 Штифт резиновый
53 Ручка левая часть
54 Выключатель FA2-6/1 BEK 6(6)A 250V 5E4
55 Саморез 4х18 PH2
56 Конденсатор 0,22 мкФ
57 Катушка индукторная
58 Прижим шнура
59 Воротник шнура
60 Шнур сетевой резин, 2х1,0мм, 2м
61 Болт М8х105
62 Хомут рукоятки
63 Рукоятка дополнительная
63C Рукоятка дополнительная в сборе
64 Гайка М8
65 Линейка-упор
66 Ключ для патрона, 13мм
