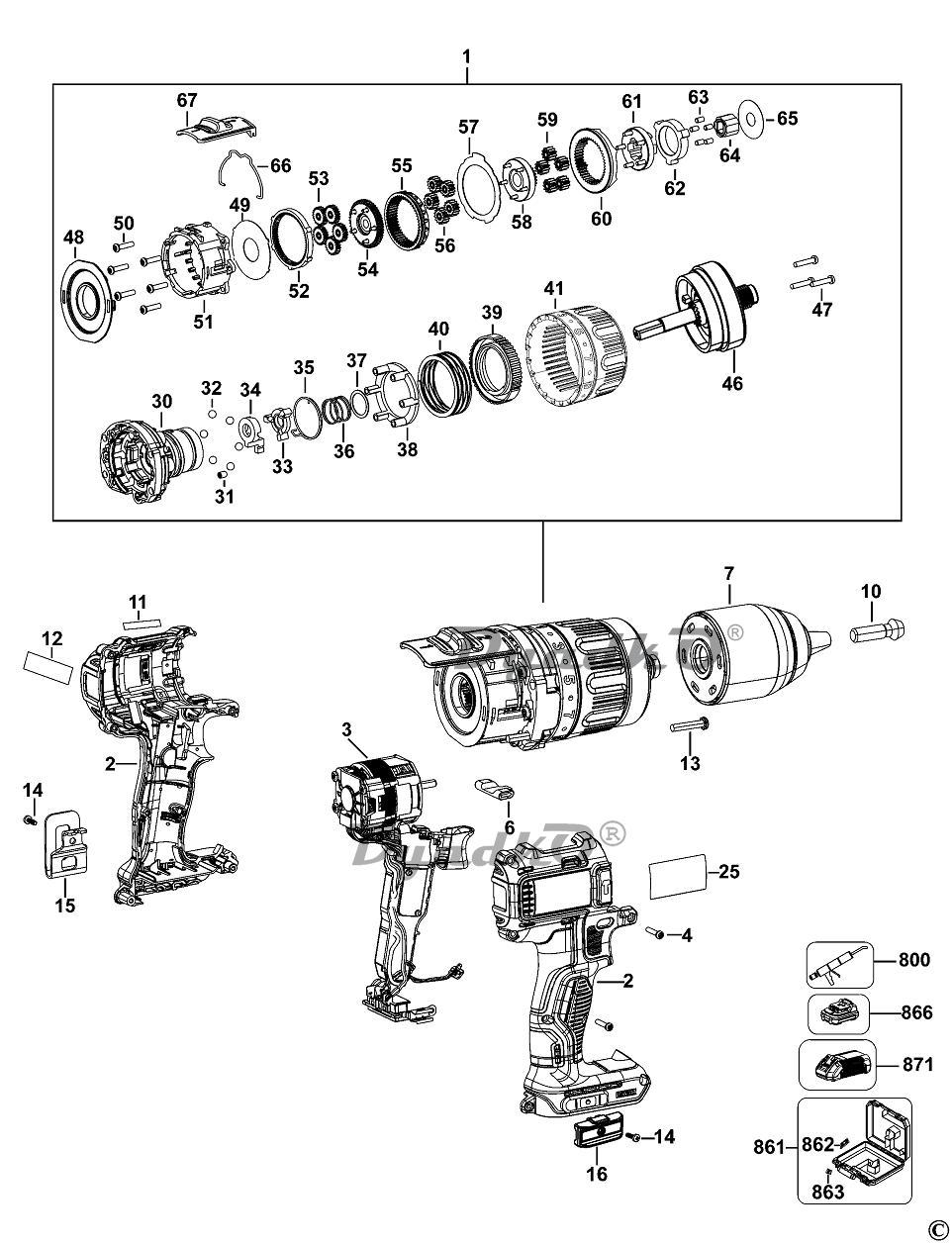

Схема DEWALT DCD737 DCD737 (Type 11)

1 РЕДУКТОР В СБОРЕ; ;
2 КОРПУС В КОМПЛЕКТЕ; ;
3 ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ; ;
4 ВИНТ; ;
6 ПРИВОД ВПЕР. / НАЗ.; ;
7 БЕСКЛЮЧЕВОЙ ПАТРОН; ;
10 ВИНТ; ;
11 ЭТИКЕТКА; ;
12 ЭТИКЕТКА; ;
13 ВИНТ; ;
14 ВИНТ; ;
15 КРЮК; ;
16 ДЕРЖАТЕЛЬ БИТ; ;
25 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; ;
30 КОРПУС РЕДУКТОРА В СБОРЕ; ;
31 СТОПОР; ;
32 ШАРИК; ;
33 ХРАПОВОЙ МЕХАНИЗМ; ;
34 ХРАПОВОЙ МЕХАНИЗМ; ;
35 ПРУЖИНА; ;
36 ПРУЖИНА; ;
37 ШАЙБА; ;
38 ПЛАСТИНА; ;
39 КРУТЯЩИЙ МОМЕНТ; ;
40 ПРУЖИНА; ;
41 ФЛАНЕЦ; ;
46 ШПИНДЕЛЬ В СБОРЕ; ;
47 ВИНТ; ;
48 АДАПТЕР; ;
49 ПЛАСТИНА; ;
50 ВИНТ; ;
51 КОРПУС РЕДУКТОРА; ;
52 ШЕСТЕРНЯ; 1ST RED;
53 ШЕСТЕРНЯ; ;
54 ДЕРЖАТЕЛЬ В СБОРЕ; ;
55 ШЕСТЕРНЯ; ;
56 ШЕСТЕРНЯ; ;
57 ШАЙБА; ;
58 ДЕРЖАТЕЛЬ В СБОРЕ; ;
59 ШЕСТЕРНЯ; ;
60 ШЕСТЕРНЯ; ;
61 ДЕРЖАТЕЛЬ В СБОРЕ; ;
62 СТОПОРНОЕ КОЛЬЦО; ;
63 РОЛИК; ;
64 УДАРНЫЙ УЗЕЛ В СБОРЕ; ;
64 УДАРНЫЙ УЗЕЛ В СБОРЕ; ;
65 ШАЙБА; ;
66 СТАЛЬНАЯ ПРОВОЛОКА; ;
67 ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ; ;
800 КОНСИСТЕНТНАЯ СМАЗКА; MOLYKOTE G68 100GMS;
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА; DCD737D2;
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА; ;
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА; DCD737P2-DCD737M2;
862 ФИКСАТОР; ;
863 ФИКСАТОР; ;
866 АККУМ. БАТАРЕЯ, 14,4В-2,0А*ч-29Вт*ч; DCD737D2;
866 АККУМ. БАТАРЕЯ, 14,4В-5,0А*ч-72Вт*ч; DCD737P2;
866 АККУМ. БАТАРЕЯ, 14,4В-5,0А*ч-72Вт*ч; DCD737M2;
871 ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ; DCS565P2-QW;
