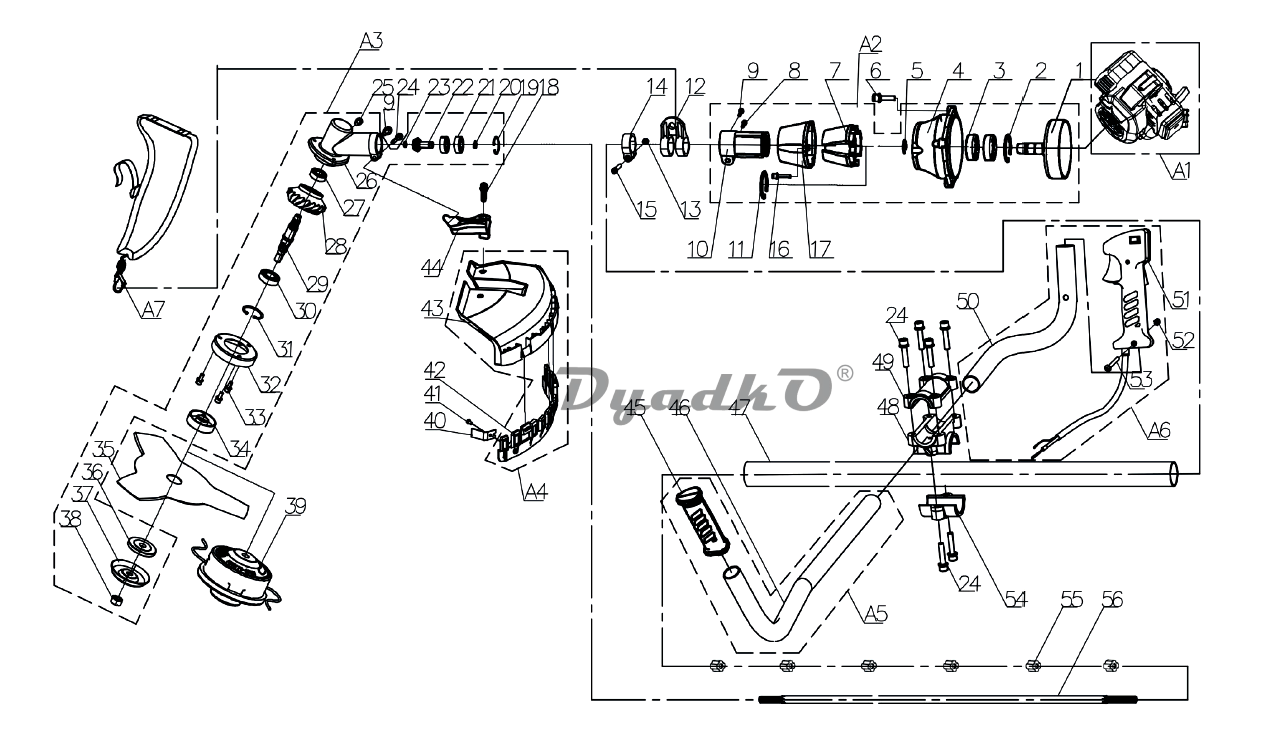

Схема PATRIOT PT 5555 ES Country (250108055) Штанга

BA1 Двигатель в сборе (1E44F)
BA2 Чашка сцепления в сборе
B1 Барабан сцепления (9Т)
B2 Стопорное кольцо Ф35
B3 Подшипник 6202-2RS
B4 Чашка сцепления (корпус)
B5 Стопорное кольцо Ф15
B6 Болт М6х20
B7 Амортизатор чашки сцепления
B8 Винт М6х20
B9 Болт М5х12
B10 Муфта соединительная
B11 Стопорное кольцо Ф45
B16 Винт М5х15
B17 Чашка сцепления (крышка)
B12 Крепление плечевого ремня
B13 Гайка М5
B14 Хомут крепления плечевого ремня
B17 Винт М5х20
B18 Винт М6х20
BA3 Редуктор в сборе
B19 Стопорное кольцо Ф26
B20 Стопорное кольцо Ф10
B21 Подшипник 6000-2RS
B22 Шестерня редуктора (малая)
B23 Масляный блок
B24 Винт М5х25
B25 Винт М6х10
B26 Редуктор (корпус)
B27 Подшипник 6000-2RS
B28 Шестерня редуктора (Большая)
B29 Выходной вал редуктора
B30 Подшипник 6002-2RS
B31 Стопорное кольцо Ф32
B32 Пыльник редуктора
B33 Винт М5х10
B34 Фланцевая шайба ножа
B35 Нож
B36 Прижимная шайба ножа
B37 Защита ножа
B38 Гайка М10
B39 Катушка Триммерная в сборе
BA4 Защитный кожух ножа в сборе
B40 Нож подрезки лески
B41 Саморез ST4.2х14
B42 Фартук защитного кожуха
B43 Защитный кожух ножа (голый)
B44 Крепеж защитного кожуха
BA5 Ручка управления левая в сборе
B45 Накладка ручки управления (левая)
B46 Труба левой ручки управления Ф19
B47 Штанга (1500хФ26х1.5) (пустая)
B48 Кронштейн крепления рукоятки (средняя часть)
B49 Крепление рукоятки к штанге (верхнее)
BA6 Ручка управления правая в сборе
B50 Труба правой ручки управления Ф19
B51 Ручка газа
B52 Гайка М5
B53 Винт М5х35
B54 Крепление рукоятки к штанге (нижнее)
B24,B48-B4 9,B54 Крепление рукоятки к штанге в сборе
B55 Подшипник вала штанги Ф23.5хФ8
B56 Вал штанги (1526хФ8-9Т)
BA7 Ремень плечевой
B47,
B55,B 56 		Штанга в сборе с валом и подшипниками
