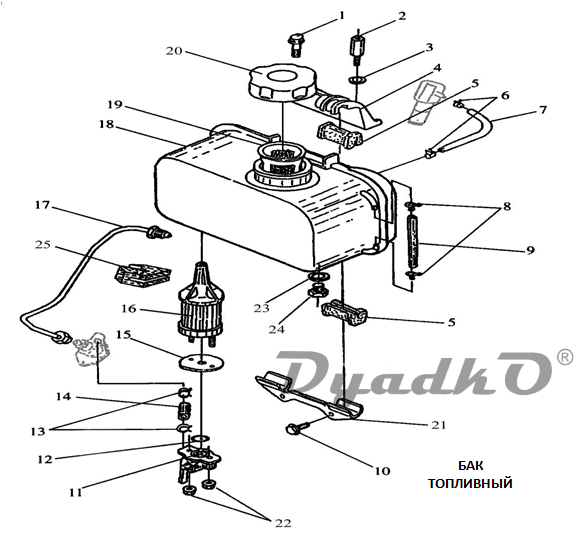

Схема КАЛИБР 186F Бак топливный

1.11-25 В данном изделии не применяется
1.11-2 В данном изделии не применяется
1.11-3 Шайба 8 HP186.11-3
1.11-4 В данном изделии не применяется
1.11-5 В данном изделии не применяется
1.11-6 Хомут топливной трубки 1 (тонкой) У00304
1.11-7 Трубка топливная 1 обратная (тонкая) У00305
1.11-8 В данном изделии не применяется
1.11-9 Указатель уровня топлива У01647
1.11-10 Болт М6×14 HP186.11-10
1.11-11 Кран топливный У00316
1.11-12 Кольцо резиновое 13,2×1,8 У03234
1.11-13 Хомут топливной трубки 2 (толстой) У03520
1.11-14 Трубка топливная 2 основная (толстая) У00309
1.11-15 Прокладка фильтра топливного (1 и 2) У03235
1.11-16 Фильтр топливный У00321
1.11-17 Трубка высокого давления ДСЭГ-3000А У03516
1.11-21 В данном изделии не применяется
1.11-22 Гайка М6 HP186.11-22
1.11-23 В данном изделии не применяется
1.11-24 В данном изделии не применяется
1.11-1 Болт М8×45 HP186.11-1
1.11-18 Бак топливный HP186.11-18
1.11-19 Фильтр заливной горловины топл. Бака У00324
1.11-20 Крышка топливного бака (до 2011) У01643а
Трубка высокого давления (до 2011) ДСЭГ-2000А; ДЭГ-5000А; ДЭГ-5000АШЗ У03511
Трубка высокого давления (с 2011) ДЭГ-5000А У03241
Трубка высокого давления (с 2011) ДЭГ-5000АШЗ У03515
Трубка высокого давления ДЭГ-6500А У03507
Крышка топливного бака (с 2011) У01643
