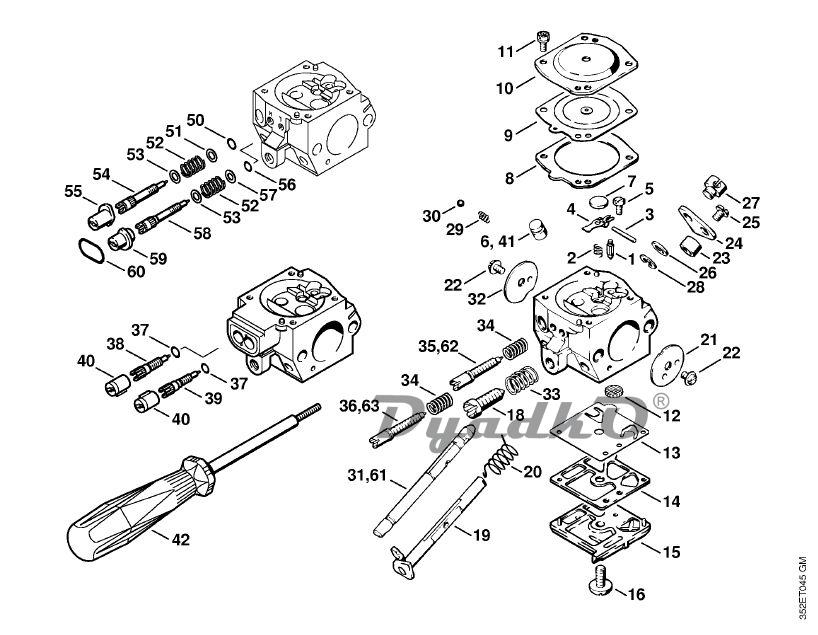

Схема STIHL SR 320, SR 400 D Карбюратор HD-4B

1 Впускная игла
2 Пружина
3 Ось
4 Впускной регулировочный рычаг
5 Винт с полукруглой головкой
6 Клапанное сопло
7 Глухая пробка
8 Уплотнение
9 Регулировочная мембрана
10 Запорная крышка
11 Винт с полукруглой головкой
12 Сетка фильтра
13 Диафрагма насоса
14 Уплотнение
15 Запорная крышка
16 Винт
18 Упорный винт настройки холостого хода
19 Дроссельный вал с рычагом
20 Витая изгибная пружина
21 Дроссельная заслонка
22 Винт с полукруглой головкой
23 Распорная гильза
24 Рычаг
25 Винт с полукруглой головкой
26 Шайба
27 Палец
28 Стопорная шайба
29 Пружина
30 Шарик
31 Пусковая ось
32 Воздушная заслонка
33 Пружина
34 Пружина
35 Главный регулировочный винт
36 Регулировочный винт частоты вращения при холостом ходе
61 Пусковая ось (17.1992)
62 Главный регулировочный винт (14.1996)
63 Регулировочный винт частоты вращения при холостом ходе (14.1996)
70 Карбюратор HD-4B (1-36)
80 Комплект - Карбюраторные детали (1, 2, 4, 7-9, 12-14)
