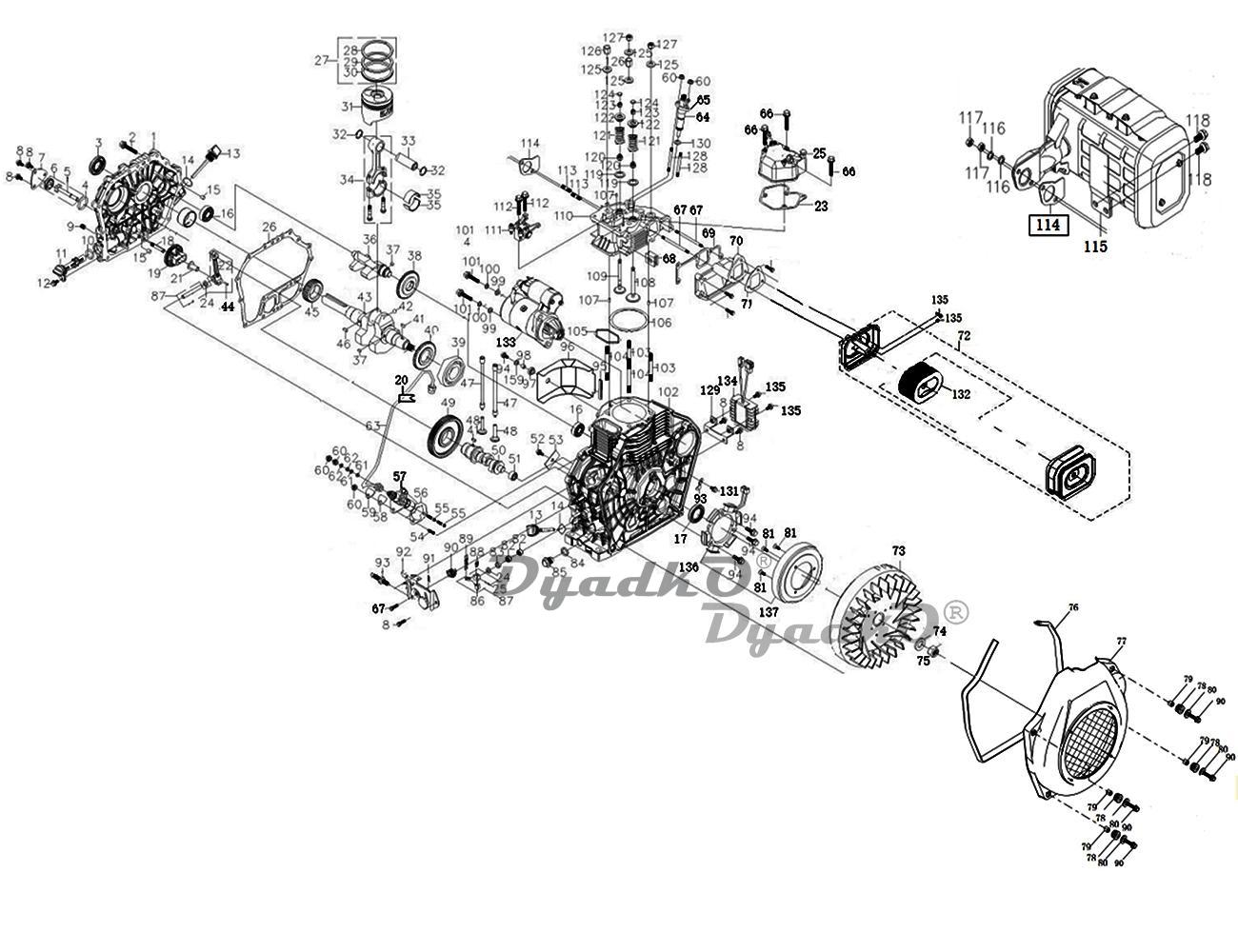

Схема DENZEL DES-85E (94415) Двигатель

1 Крышка картера
2 Болт М10х45
3 Сальник 35х50х10
4 Кольцо уплотнительное 34,5х2
5 Вал привода масляного насоса
6 Статор масляного насоса
7 Крышка масляного насоса
9 Датчик давления масла
10 Кольцо уплотнительное 25х2,5
11 Фильтр масляный
12 Болт М6х22
13 Щуп масляный
14 Кольцо уплотнительное 24х2,5
15 Штифт 8х12
16 Подшипник 6304
17 Сальник 52х38х8
18 Маслопровод впускной
19 Шестерня масляного насоса
20 Подушка резиновая
21 Толкатель
22 Рычаг вильчатый
23 Прокладка клапанной крышки
24 Шайба 8
25 Крышка головки блока цилиндра
26 Прокладка картера
27 Кольца поршневые D100 (комплект)
31 Поршень D100
32 Кольцо стопорное D26 внутреннее
33 Палец поршневой D26,0x74
34 Шатун в сборе
35 Вкладыш шатуна
36 Вал уравновешивающий в сборе
37 Шпонка призматическая 5х5х7
39 Подшипник 6310
41 Шпонка призматическая 6х6х16
42 Шар стальной D6,3
43 Вал коленчатый в сборе
44 Штифт 24х3,4
46 Шпонка призматическая 5х5х12
47 Штанга толкателя
48 Толкатель клапана
50 Вал распределительный
51 Подшипник игольчатый HK1522
52 Болт М8х19
53 Стопор
54 Шпилька М6х30
56 Прокладка топливного насоса
57 Насос топливный в сборе
58 Прокладка
59 Пластина
60 Гайка М6 фланцевая
61 Шайба 6
63 Топливопровод высокого давления
64 Форсунка топливная в сборе
65 Стопор форсунки
66 Болт М6х75 фланцевый
67 Шпилька М6х75
68 Заглушка
69 Прокладка трубы впускной
70 Труба впускная
71 Прокладка воздушного фильтра
72 Фильтр воздушный в сборе
73 Маховик в сборе
74 Шайба 22
75 Гайка М22
76 Амортизатор крышки маховика
77 Крышка маховика
78 Прокладка
79 Втулка
80 Шайба 6 увеличенная
81 Винт М6х14 потай
82 Подшипник игольчатый HK0810
83 Сальник 14х8х4
84 Сальник 25х16х2,6
85 Пробка сливная М16х15
86 Рычаг регулятора частоты вращения
87 Рычаг вильчатый с осью
88 Пружина
89 Пружина
90 Пружина
91 Ручка дроссельной заслонки
92 Кронштейн рукоятки
93 Пластина нажимная
95 Уплотнитель
96 Кожух защитный
97 Втулка виброизоляционная
98 Втулка
99 Шайба 10
100 Шайба 10 пружинная
101 Болт М10х45 фланцевый
102 Блок цилиндра D100
103 Шпилька головки блока цилиндров (короткая) М12х130
104 Шпилька головки блока цилиндров (длинная) М12х145
105 Прокладка
106 Прокладка головки блока цилиндров
107 Штифт 4х8
108 Клапан впускной
109 Клапан выпускной
110 Головка блока цилиндра
111 Коромысло в сборе
112 Болт М8х58 фланцевый
113 Шпилька М8х32
114 Прокладка глушителя
115 Глушитель в сборе
116 Шайба 8 пружинная
117 Гайка М10
118 Болт М8х23 фланцевый
119 Тарелка пружины клапана нижняя
120 Сальник клапана
121 Пружина клапана
122 Тарелка пружины клапана верхняя
123 Сухарь
124 Колпачок клапана
125 Шайба 12
126 Гайка головки цилиндра (высокая)
127 Гайка головки цилиндра (низкая)
128 Шпилька М6х46
129 Кронштейн преобразователя
130 Шайба 7х10 медная
131 Болт М6х17 фланцевый
132 Элемент фильтрующий воздушного фильтра
133 Стартер электрический в сборе
134 Преобразователь напряжения
135 Болт М6х26 фланцевый
136 Статор зарядки
