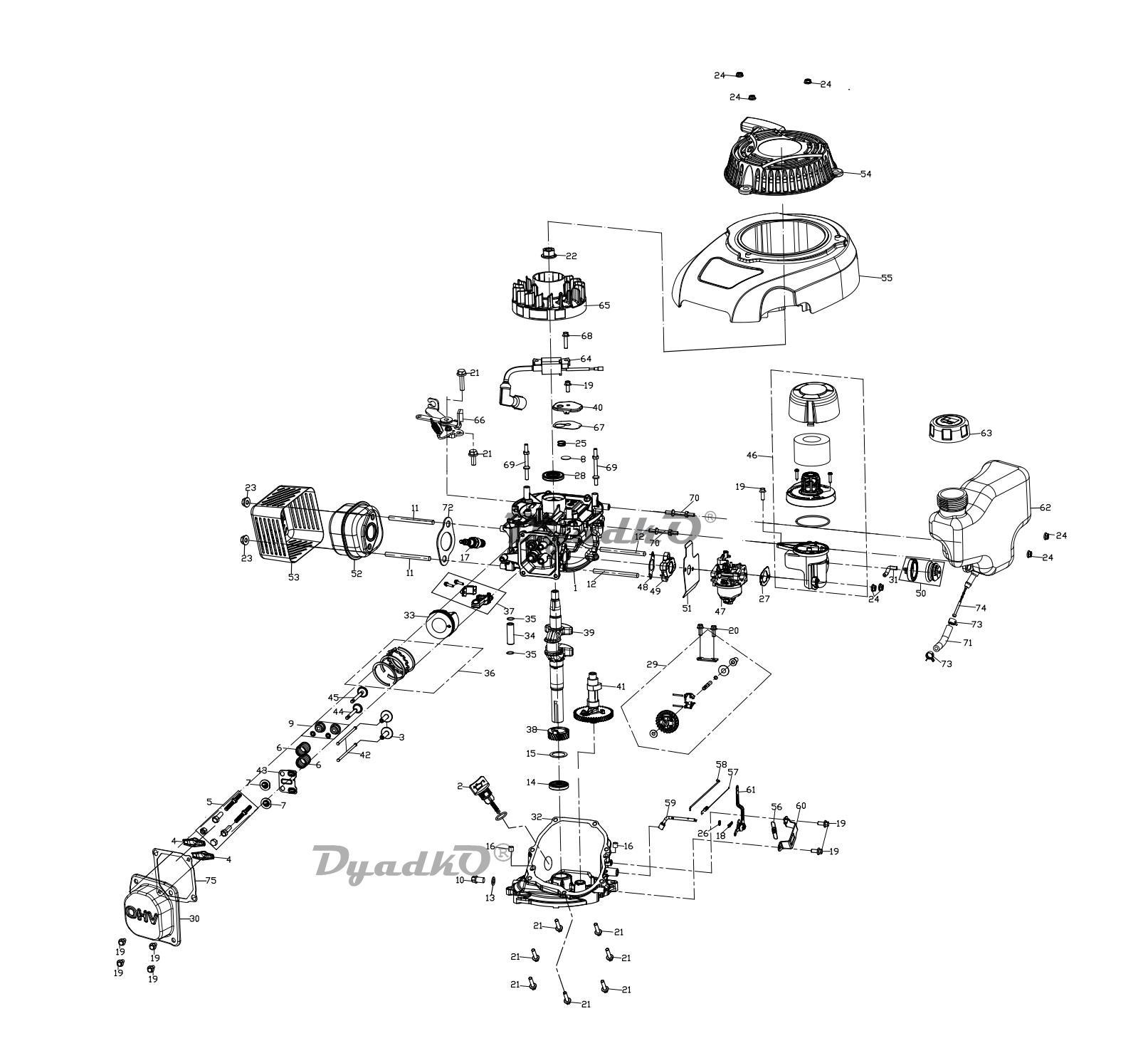

Схема HUTER GLM-5.0ST (DJP) (с DJP005) (с DJP012) GLM-5.0ST (DJP 70/3/5) Двигатель

1 Блок цилиндра для GLM-5.0(1) DJP, GLM-5.0S(1) с DJP5
2 Щуп уровня масла D резьбы=17мм, L=45-50мм
3 Толкатель для GLM-5.0(14)HTG,3.5LT(96) SAF,5.0S(3)с DJP5,5.0(3) KST,4.0G(40)NGP,DY2500L/LX EG-HT188F
4 Рычаг клапана для MP-80(76) KEM, SGC6000(8) ZMD,4100(28-3)GPW,DY2500L,3000L,GMC-5.0 SNR,5.0(73) HTG
5 Шпилька рычага клапана для SGC6000(9) ZMD, DY5000L, DY6500L, GLM-5.0S(5) с DJP5,GMC-5.0(5) KST
6 Пружина клапана для GLM-5.0(71) HTG, GLM-3.5LT(35) SAF, GLM-5.0S(6) с DJP5,GMC-5.0(6) KST
7 Тарелка пружины выпускного клапана D=20 мм
8 Клапан сапуна для GLM-5.0S(8) с DJP5,GMC-5.0(8) KST,4.0G(102) NGP
9 Маслосъемный колпачок для MP-40(66) KEM, HT-1000L HTE, GF, GMC-5.0(9) KST,GLM-4.0G(92) NGP
11 Шпилька М6х77
12 Шпилька М6х100
13 Прокладка сливной пробки 16х10х1,5
14 Сальник 25х38х7
15 Шайба коленвала 25,4х33,7х0,9 мм
16 Направляющая блока цилиндра 7х20мм для GLM-5.0S(16) с DJP5,GMC-5.0(16) KST
17 Свеча зажигания F6RTC(TC)
25 Пружина клапана сапуна для GLM-5.0S(25) с DJP5,GMC-5.0(25) KST
27 Прокладка для GMC-5.0(27)KST,GLM-5.0SP/ST,6.0SP/ST,КР-6.0БТ(34)c DJP012,GMC-5.0(34)c DJP011
28 Сальник 20х42х7
29 Комплект стабилизатора частоты вращения для GLM-5.0S(29) с DJP5,5.0(29) KST,4.0G(44-46)NGP
30 Клапанная крышка для GLM-5.0S(30) с DJP5,GMC-5.0(30) KST
32 Основание картера для GLM-5.0S(32) с DJP5,GMC-5.0(32) KST
33 Поршень для GLM-5.0S(33) с DJP5
34 Поршневой палец для GLM-5.0(88) HTG, 4.0G(34) DJP, 5.0S(34) с DJP5, 4.0G(108) FUL,4.0G(73)NGP
35 Стопорное кольцо из круглой проволоки 14,5х1
36 Поршневые кольца для GLM-5.0(36) с DJP5
37 Шатун для GLM-5.0S(37) с DJP5,GMC-5.0(37) KST
38 Шестерня коленвала для GLM-5.0S(38) с DJP5,GMC-5.0(38) KST
39 Коленвал для GLM-4.0G(39) DJP, GLM-5.0(39) с DJP5
40 Крышка сапуна для GLM-5.0S(40) с DJP5,GMC-5.0(40) KST
41 Распредвал для GLM-5.0S(41) с DJP5,GMC-5.0(41) KST
42 Штанга толкателя L=117мм, d=4мм для GLM-5.0S(42) с DJP5,GMC-5.0(42) KST
43 Кронштейн рычагов клапанов для GLM-5.0S(43) с DJP5,GMC-5.0(43) KST
44 Клапан выпускной для GLM-5.0(59) HTG, GLM-3.5LT(27) SAF ,GLM-5.0S(44) с DJP5,GMC-5.0(44) KST
45 Клапан впускной для GLM-5.0(59) HTG, GLM-3.5LT(27) SAF ,GLM-5.0S(45) с DJP5,GMC-5.0(45) KST
46 Фильтр воздушный для GLM-5.0S(46) с DJP5,GMC-5.0(46) KST
47 Карбюратор для GLM-5.0S(47) с DJP5,GMC-5.0(47) KST
48 Прокладка карбюратора А
49 Термоизоляционная пластина для GLM-5.0S(49) с DJP5,GMC-5.0(49) KST
50 Кнопка подкачки для SGC4000,4800,6000(6) ZME, SGC4000-6000 ZMD, GLM-5.0S(50) с DJP5,GMC-5.0(50) KST
51 Прокладка для GLM-5.0S(51) с DJP5,GMC-5.0(51) KST
52 Глушитель для GLM-5.0S(52) с DJP5,GMC-5.0(52) KST
53 Кожух глушителя для GLM-5.0S(53) с DJP5,GMC-5.0(53) KST
54 Стартер ручной для GLM-5.0S(54) с DJP5,GMC-5.0(54) KST
55 Кожух маховика для GLM-4.0G(55) DJP, GLM-5.0S(55) с DJP5
56 Пружина 0.6х8х45 мм стабилизатора для GLM-5.0S(56) с DJP5
57 Пружина стабилизатора частоты вращения для GLM-5.0S(57) с DJP5,GMC-5.0(57) KST
58 Тяга стабилизатора частоты вращения для GLM-5.0S(58) с DJP5,GMC-5.0(58) KST
59 Вал стабилизатора частоты вращения для GLM-5.0S(59) с DJP5,GMC-5.0(59) KST
60 Кронштейн для пружины для GLM-5.0S(60) с DJP5
61 Рычаг стабилизатора для GLM-5.0S(61) с DJP5, GMC-5.0(61) KST
62 Бак топливный для 5.0 БТ, GLM-5.0S(62) с DJP5, GMC-5.0(62) KST
63 Крышка топливного бака для GLM-5.0SP/ST,6.0SP/ST,530SX,КР-6.0БТ(62)cDJP012,GMC-5.0(62)cDJP011
64 Катушка зажигания для GLM-5.0S(64) с DJP5, GMC-5.0(64) KST
65 Маховик для GLM-4.0G(65) DJP, GLM-5.0S(65) с DJP5
66 Тормоз для GLM-4.0G(66) DJP, GLM-5.0S(66) с DJP5
67 Прокладка крышки сапуна для GLM-5.0S(67) с DJP5, GMC-5.0(67) KST
68 Шпилька М6 73 мм для GLM-5.0S(68) с DJP5
69 Шпилька М6 75 мм для GLM-5.0S(69) с DJP5
70 Шпилька М6 69мм для GLM-5.0S(70) с DJP5, GMC-5.0(70) KST
72 Прокладка глушителя для GLM-5.0SP/ST,6.0SP/ST,530SX, КР-6.0БТ(70)cDJP012,GMC-5.0(70)cDJP011
74 Фильтр топливный для GMC-5.0(74)KST,GLM-5.0SP/ST,460ST, 6.0SP/ST,530SX,КР-6.0БТ(79)cDJP012
75 Прокладка клапанной крышки для GLM-5.0S(75) с DJP5,GMC-5.0(75) KST
